病院内で金属支柱付き長下肢装具や金属支柱付き短下肢装具で歩行練習中、装具の足継手(ダブルグレンザック継手)を調節したい！
が、工具を取りに行くには遠く、往復に5分かかる・・・
理学療法の時間は少しでも減らしたくない
という場面に直面したことはないだろうか？？
こういう時に、足継手の調節用にキーフォルダーサイズのドライバーやスパナを持っているととても便利です。
だが・・・
必要なドライバーやスパナのサイズがわからない
という事で調べてここでまとめます。
＊ここでは、足継手とはダブルクレンザック継手を言っています。
足継手(ダブルクレンザック継手)の調節方法
装具に使用されている足継手のうち、ここではダブルクレンザック継手の調節方法について説明します。
ダブルクレンザック継手は、ロッド棒のネジとナットを調節する事で、固定式、背屈制限、底屈制限ができます(補助する機能をつける事も可能)。
ダブルクレンザックの模式図
ダブルクレンザック継手のネジとナットのサイズ
ダブルクレンザック継手の調節方法は、ロッド棒のネジとナットを回して調節します。
では、ロッド棒のネジとナットのサイズは、どれくらいかというと
ネジ: マイナス(すりわり)ネジで刃厚1.0mmのマイナスドライバーでちょうど回せる
ナット: 六角ナットで2面幅は、7.0mm
です(業者によって少しは違うと思いますが、ほとんどこれだと思う)。
これだけ情報があれば、使用するドライバーとスパナは決まります。
ダブルクレンザック継手を調節するドライバーとスパナのおすすめ
ダブルクレンザック継手の調節には、マイナスドライバーとスパナが必要です。
おすすめの条件は、
・軽い
・小型(白衣のポケットに入る)
・無くさない(小型だと無くしやすい)⇒キーフォルダーなら安心
そこで以下の2つをお勧めします。
マイナスドライバー
ダブルクレンザック継手のロッド棒のマイナスネジを回すには、PR-MINIDORAのマイナスドライバーがお薦めです。
PR-MINIDORAのマイナスドライバーのサイズは、
最大の長さ: 6.1cm
最大の幅: 1.5cm
重さ: 11g
刃厚: 0.1cm
で、キーフォルダーサイズで直径0.7cmの穴が開いているので、紐を通して無くさないようにできます。
PR-MINIDORAの詳細
マイナスドライバー(PR-MINIDORA)の先端の構造(左は実物、右は模式図)
今回紹介したのは、こちらのマイナスドライバーです(プラスドライバーとセットですが、安価です)。
スパナ
ダブルクレンザック継手の六角ナットの2面幅は、7.0mmなので、旭金属工業のLCWU007コンビネーションスパナがお薦めです。
LCWU007コンビネーションスパナのサイズは、
最大の長さ: 6cm
最大の幅: 1.3cm
重さ: 11g
口径部の二面幅: 7.0mm
で、キーフォルダーサイズで、穴が開いているので紐を通して無くさないようにできる。
＊眼鏡レンチは使いにくいです。
LCWU007コンビネーションスパナの詳細
LCWU007コンビネーションスパナを横から見た際の詳細
今回紹介したスパナはこちらです。

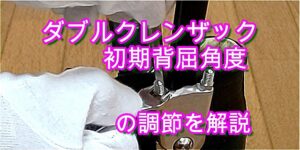

ダブルクレンザック継手を実際に調節してみよう！
コメント
はじめまして、短下肢装具のメンテナンスを自分でしたくてこちらのサイトに辿り着きました。
丁寧な動画でとても勉強になっております。
質問があります。「ダブルクレンザック継手のネジとナットのサイズ」の、いわゆる「7mmのナット」を購入したいのですがどこで買えますか？
もしくは、購入するときに何と言って指定したら良いですか？
お返事いただけたら恐縮です。
2面幅が約7mmの六角ナットは、JIS規格では、M4サイズとなります。通常は、M4サイズは、ピッチが並目で0.7mm, 細目で0.5mmとなっています。
しかし、このナットは、ピッチサイズが1.0mmとなっており、二面幅がM4であるが、ピッチが1.0mmの特殊なナットとなっています。ホームセンターには無いかもしれません。
近所のホームセンターで探してみましたが、ピッチが1.0mmのものは売っていませんでした。
一番確実なのは、ダブルクレンザックに使用部品名が書いてあるので、製造業者に問い合わせて購入するのが一番よいと思います。
御回答ありがとうございます
やはり特殊で、気軽に買えそうがないみたいですね。
装具士さんに問い合わせが普通なのでしょうね…
勉強になりました！ご丁寧な返信ありがとうございました。
